AVVIARE DWGS
INFO
-

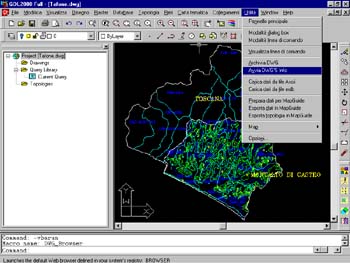

Dal menù 'Utilità' scegliere 'Avvia DWGs
Info'
|
![](screen_01.jpg)
|
-
Eseguito questo comando appare la seguente
schermata
|
![](screen_02.jpg)
Torna
all'indice
|
ARCHIVIARE UNA NUOVA
STRUTTURA

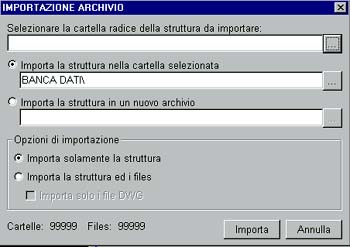

- Cliccare sullicona "Importa Archivio"
- Tramite il pulsante sfoglia (pulsante con i tre puntini) individuare la cartella si vuole archiviare per esempio posizionarsi sulla directory Tutorial GDL2000V&Q.
- Attivare la casella "Importa la struttura in un nuovo archivio"e tramite il pulsante sfoglia (pulsante con i tre puntini) nominare il database PROVA.mdb
- Attivare la casella "Importa la struttura ed i files"
- Premere Importa.
![](screen_03.jpg)
Torna
all'indice
|

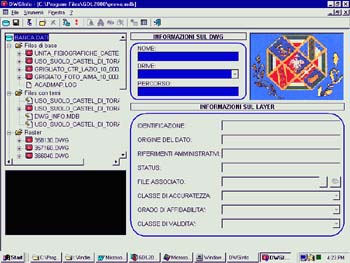

IMPORTAZIONE DI LAYER DI DIVERSI
DISEGNI
![](screen_04.jpg)
|

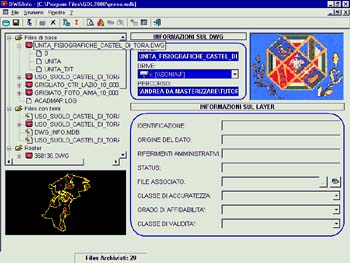

- Cliccare sul disegno "Unita_Fisiografiche_Castel_di_Tora.dwg;
vengono visualizzati i layer di questo disegno
![](screen_05.jpg)
|
- Selezionare il layer UNITA
- Selezionare licona "Inserisci il layer nel disegno corrente"
![](push_02.gif)

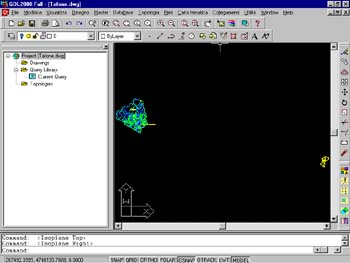

- Posizionarsi su GDL2000 cliccando la sua icona ed il risultato è il seguente:
![](screen_06.jpg)
Torna all'indice
|
IMPORTAZIONE DI PIÙ LAYER DI DIVERSI DISEGNI
- Cliccare sul layer di un disegno e digitare licona "Aggiungi il layer alla lista"
![](push_03.gif)
- Ripetere questo punto per tutti i layer di diversi files che si vogliono importare
- Premere il pulsante 'Visualizza elenco layers'
![](push_04.gif)
- Premere il pulsante "Crea disegno"
![](screen_07.jpg)
|

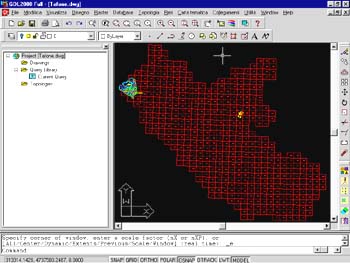

- Posizionarsi su GDL2000 cliccando la sua icona ed il risultato è il seguente:
![](screen_08.JPG)
