Applicativo di AutoCAD Map2000 che guida alla consultazione di Progetti GIS

GDL 2000 Light View & Query per visualizzare, Guida il dirigente a visualizzare cartografie e disegni preparati con GDL2000 senza saper usare AutoCad

  1. IMPOSTAZIONE DEL DATABASE COLLEGATO

  2. RICERCA DI OGGETTI DEL DISEGNO PARTENDO DA RECORD DI DATABASE

  3. RICERCA DI RECORD DI DATABASE PARTENDO DA OGGETTI DEL DISEGNO

  4. RICERCA DI RECORD DI OGGETTI DEL DISEGNO PARTENDO DA QUERY SUL DATABASE

  5. ESECUZIONE DI UNA SECONDA QUERY SUGLI OGGETTI DEL DISEGNO

  6. IMPOSTAZIONE DEL DATABASE CONTENENTE IL TEMATISMO, VISUALIZZAZIONE E MODIFICA DEL TEMATISMO STESSO

  7. INSERIMENTO DI IMMAGINI RASTER

  8. INSERIMENTO DI ALTRI FILES COLLEGATI

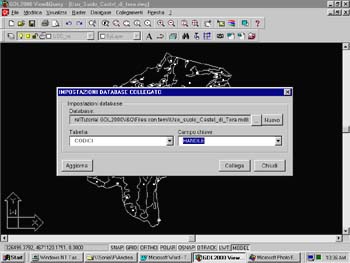

IMPOSTAZIONE DEL DATABASE COLLEGATO

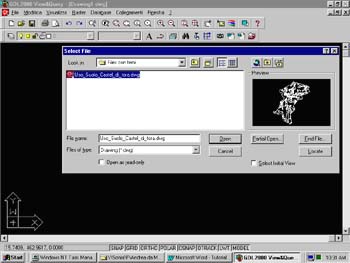

  1. Aprire il file 'Uso_Suolo_Castel_di_tora_base.dwg' contenuto nella cartella 'Files con temi'

  1. Dal men¨ 'Database' scegliere 'Impostazioni'
  2. Tramite il pulsante sfoglia (pulsante con i tre puntini) individuare e selezionare il file 'Uso_suolo_Castel_di_Tora.mdb'
  3. Dalla casella combinata 'Tabella' scegliere la voce 'Codici'
  4. Dalla casella combinata 'Campo chiave' scegliere la voce 'Handle'
  5. Premere il pulsante 'Collega'

Torna all'indice


RICERCA DI OGGETTI DEL DISEGNO PARTENDO DA RECORD DI DATABASE

  1. Dal men¨ 'Database' scegliere 'Trova oggetto del database'
  2. Selezionare una voce della griglia e premere 'Trova': l'elemento collegato con il record verrÓ evidenziato e portato al centro dello schermo; sarÓ a questo punto possibile aumentare o diminuire lo zoom, trovare l'elemento precedente o succesivo della griglia o tornare alla maschera di ricerca.

Torna all'indice


RICERCA DI RECORD DI DATABASE PARTENDO DA OGGETTI DEL DISEGNO
  1. Dal men¨ 'Database' scegliere 'Dati collegati all'oggetto'
  2. Selezionare un testo del disegno: verrÓ aperta la maschera di ricerca ed individuato (se presente) il record del database colegato al testo selezionato.

Torna all'indice


ESECUZIONE DI UNA SECONDA QUERY SUGLI OGGETTI DEL DISEGNO
  1. Dal men¨ 'Database' scegliere 'Query sugli oggetti del disegno'
  2. Premere il pulsante 'Modifica'
  3. Nella casella combinata 'Nome' inserire il nome della nuova query ad esempio 'Boschi'
  4. Nell'elenco dei campi scegliere la voce 'Text_value'
  5. Premere il pulsante 'Elenca'
  6. Dalla casella combinata scegliere una voce (ad esempio 'B')
  7. Premere 'Aggiungi' e quindi 'OK'
  8. Verranno visualizzati tutti i record che soddisfano i criteri della query ed Ŕ possibile ad esempio cambiare il colore di tali oggetti scegliendone uno dalla casella combinata 'Colore' e premendo 'OK'
  9. Entrambe le query resteranno memorizzate e sarÓ possibile utilizzarle successivamente.

Torna all'indice


IMPOSTAZIONE DEL DATABASE CONTENENTE IL TEMATISMO, VISUALIZZAZIONE E MODIFICA DEL TEMATISMO STESSO
  1. Dal men¨ 'Database' scegliere 'Filtra poligoni omogenei'
  2. Tramite il pulsante sfoglia (pulsante con i tre puntini) individuare e selezionare il file ' Uso_suolo_Castel_di_Tora_carta.mdb '
  3. Dalla casella combinata 'Tema' selezionare la voce 'Us'
  4. Verranno elencate tutte le aree campite del disegno raggruppate per codice: selezionandole o deselezionandole verranno visualizzate o meno; selezionare ad esempio.'PA' e 'L'

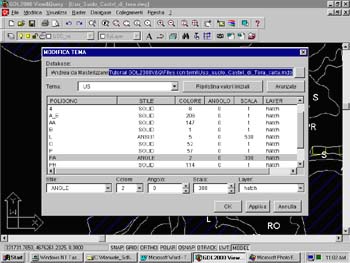

  1. Dal men¨ 'Database' scegliere 'Modifica carta'
  2. Dall'elenco dei poligoni scegliere 'L'
  3. Dalla casella combinata 'Stile' scegliere 'Ansi31'
  4. Dalla casella combinata 'Colore' scegliere '5'
  5. Nella casella scala inserire il valore '500'
  6. Premere 'Applica'
  7. Dall'elenco dei poligoni scegliere 'PA'
  8. Dalla casella combinata 'Stile' scegliere 'Angle'
  9. Dalla casella combinata 'Colore' scegliere '2'
  10. Nella casella scala inserire il valore '300'
  11. Premere 'Applica'

Torna all'indice


INSERIMENTO DI IMMAGINI RASTER
  1. Dal men¨ 'Collegamenti' scegliere 'Importa oggetti da un disegno esterno'
  2. Tramite il pulsante sfoglia (pulsante con i tre puntini) individuare e selezionare il file ' Grigliato_CTR_Lazio_10_000.dwg' contenuto nella cartella 'Files di base'
  3. Dall' elenco dei layer selezionare la voce 'Grid_10000_ctr' e deselezionare la voce '0'
  4. Premere 'Importa': il grigliato della carta tecnica verrÓ inserito nel disegno

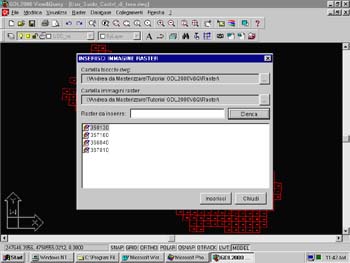

  1. Dal men¨ 'Raster' scegliere 'Inserimento guidato'
  2. Tramite il pulsante sfoglia superiore (pulsante con i tre puntini) individuare e selezionare la cartella 'Raster'
  3. Tramite il pulsante sfoglia inferiore (pulsante con i tre puntini) individuare e selezionare la cartella 'Raster'
  4. Premere 'Elenca'

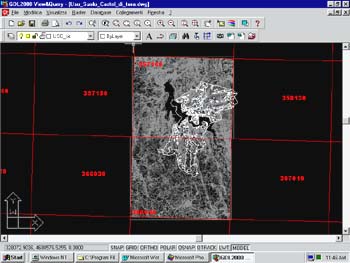

  1. Dall'elenco selezionare il codice '357160' e premere 'Inserisci': il raster verrÓ inserito nel disegno
  2. Dal men¨ 'Raster' scegliere 'Inserimento da grigliato'
  3. Dal disegno selezionare il codice '366040' e premere <INVIO>: il raster verrÓ inserito nel disegno

Torna all'indice


INSERIMENTO DI ALTRI FILES COLLEGATI
  1. Dal men¨ 'Collegamenti' scegliere 'Importa percorsi'
  2. Abilitare la casella ‘Usa immagine di default
  3. Tramite il pulsante sfoglia (pulsante con i tre puntini) individuare e selezionare il file 'DEMO.jpg' contenuto nella cartella ' Files collegati '
  4. Abilitare la casella ‘Usa file Word di default
  5. Tramite il pulsante sfoglia (pulsante con i tre puntini) individuare e selezionare il file 'CODICE USO.doc' contenuto nella cartella ' Files collegati '
  6. Abilitare la casella ‘Usa File Excel di default
  7. Tramite il pulsante sfoglia (pulsante con i tre puntini) individuare e selezionare il file 'CASTEL_DI_TORA.xls' contenuto nella cartella ' Files collegati '
  8. Premere ‘OK’

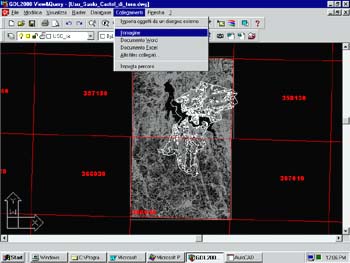

  1. Per visualizzare i files impostati, dal men¨ 'Collegamenti' scegliere ‘Immagine’ selezionare un qualsiasi oggetto del disegno e verrÓ visualizzata l’immagine precedentemente selezionata. Fare lo stesso procedimento per visualizzare gli altri files Word e Excel.
  2. Nel caso in cui si vuole inserire un determinato file immagine, dal men¨ 'Collegamenti' scegliere 'Importa percorsi'
  3. Disabilitare la casella ‘Usa immagine di default
  4. Tramite il pulsante sfoglia (pulsante con i tre puntini) individuare e selezionare il file ' 357160.jpg' contenuto nella cartella 'Raster'
  5. Per Visualizzare il file 357160, dal men¨ 'Collegamenti' scegliere ‘Immagine’ selezionare il testo in rosso 357160

Torna all'indice
