CREAZIONE DEL LAYER DEI RILIEVI GPS

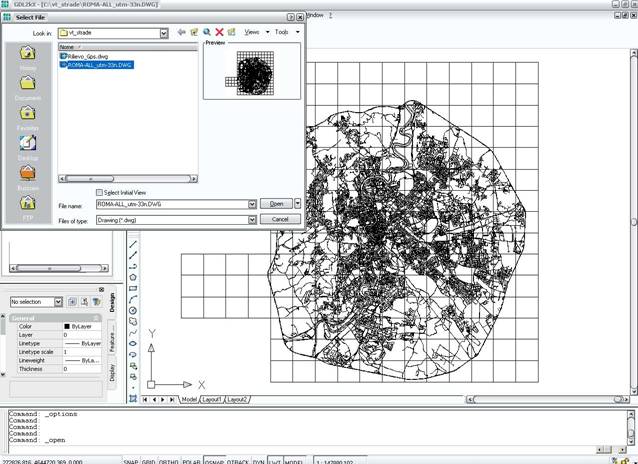

Aprire il file dwg dove importare i punti:





Definire la proiezione del disegno.

Importare nel disegno il database GPS Overview con l’utility di GDL/GPS Trimble, nell’esempio GPSOverview_Roma.mdb



FASE 1 – PREPARAZIONE DELLA TABELLA DEI DATI : “Definizione tabella Object Data” con i parametri che provengono dal GPS (numero satelliti, accuratezza del dato.....). Scegliere la tabella coordinates_roma facendo creare l’object data nel seguente modo:

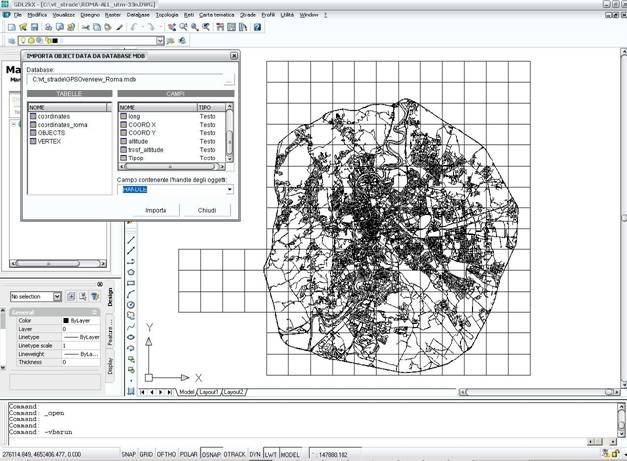

1.      dal menu Database selezionare la voce “Importa Object Data da un database esterno”

2.      selezionare il db e la tabella sopra citata e

3.      scegliere come campo chiave “handle”:





FASE 2 – IMPORTAZIONE DEI PUNTI DAL DATABASe



con l’utility di GDL/GPS Trimble che usa il programma di Trimble “SDK” - Software Developement Kit del GPS Pathfinder

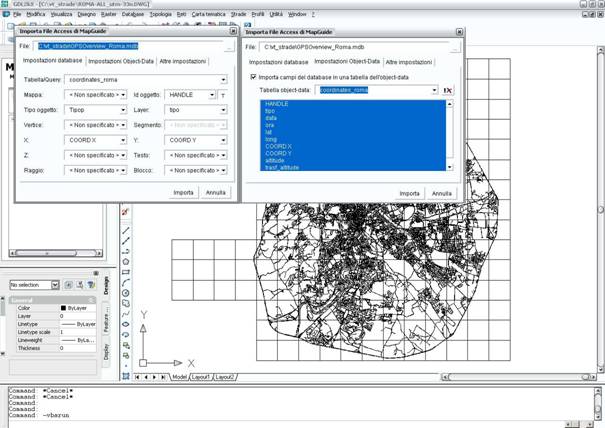

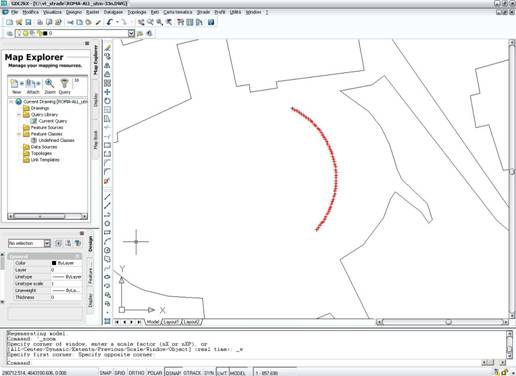

Selezionare dal menu GDL/GPS Trimble la voce “Carica dati dal file Access”:






VISUALIZZAZIONE DEL LAYER DEI RILIEVI GPS IN INTERNET IN TEMPO REALE

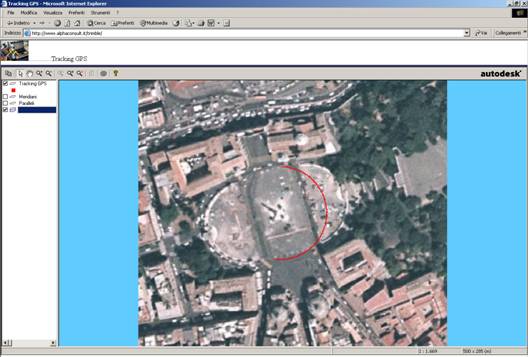

Il risultato che si ottiene č:





che mostra il tracciato del ricevitore a Piazza del Popolo durante il rilievo
