H2OCAD®

progettazione impianti d’irrigazione





H2OCAD®:È il programma per la progettazione di impianti di irrigazione, applicativo di Map 3D dell’Autodesk Inc. e di GDL-Graphic Data Link dell’Alpha Consult srl nato dall’unione delle esperienze di Toro Agricoltura, Irritrol Systems, Alpha Consult e Novacom Italia.



H2OCAD®: è un software integrato, orientato alla progettazione degli impianti irrigui per l'agricoltura ed il verde ornamentale, si distingue per qualità quali: innovazione, completezza, efficienza ed efficacia di progettazione, che lo rendono un prodotto innovativo e straordinario.


H2OCAD®permette il calcolo di fattibilità dell’impianto

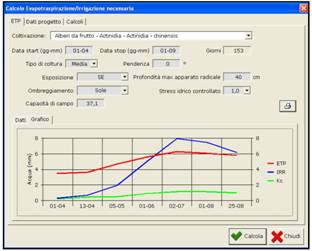

H2OCAD®permette il calcolo dell’ETP con la formula FAO



I settori d’uso di H2OCAD® sono quelli della progettazione irrigua in particolare:

·         del Giardinaggio con gli impianti di aspersione

·         dell’Agricoltura anche con gli impianti a goccia

·       e di altri tipi di impianti quali quelli dell’abbattimento delle polveri, l’estrazione dell’oro, gli impianti sportivi



H2OCAD®permette l’Impostazione del PROGETTO IRRIGUO partendo dalla:

·         Raccolta delle informazioni preprogettuali

                        Informazioni sul committente (localizzazione, richieste ….del committente)

                        Informazioni sulla coltura da irrigare

                        Informazioni planimetriche

                                   Acquisizione basi dalla rete

                                   Acquisizione basi da file raster

                                   Acquisizione basi da file vector

·         Raccolta delle Informazioni ambientali

                                   Acqua: fonte idrica, caratteristiche, qualità

                                   Terreno: caratteristiche idrogelogiche (capacità di campo…)

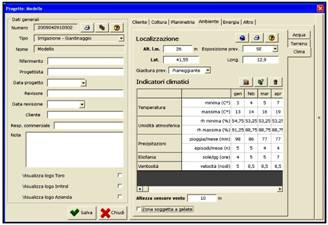

                                   Clima: dati degli indicatori climatici su base storica....
                                          Temperatura (min/max)

                                          Umidità (min/max)

                                          Precipitazioni (mm/mese - episodi/mese)

                                          Eliofania (con fattore correzione giorante piovose)

                                          Ventosità (con fattore correzione altezza sensore)

                                          Giacitura

                                          Esposizione

·         Raccolta di altre informazioni

Disponibilità di energia

Rischio atti vandalici

Caratteristiche dell’impresa

Rilievo fotografico

H2OCAD®contiene al suo interno una consolidata metodologia operativa che inizia dalla metodologia operativa che inizia dal sopralluogo e relativa mappatura con rilevamento e registrazione delle informazioni relative a:

·         Morfologia, quote, curve di livello…

·         Rilevamento ostacoli naturali , piante esistenti…

·         Vincoli impiantistici , cavi elettrici, canali, gas, edifici, localizzazione risorsa idrica…

·         Caratteristiche dei filari, orientamento, pendenza, esposizione, direzione vento e relativa trasposizione in simboli grafici specifici

·         Verbale del sopralluogo , nNote tecniche ed apparecchiature esistenti

·         Planimetrie del rilievo e dello stato di fatto







H2OCAD®contiene al suo interno la definizione dei campi da irrigare ed i relativi perimetri irrigui

·                    Franco di irrigazione

·                    Pertinenze per i percorsi dei mezzi

·                    Cordolo di bordo del giardinaggio

·                    Leggibilità del progetto nel CAD ( impostazioni grafiche, scale…)



H2OCAD®permette di realizzare impianti:

·                    A goccia

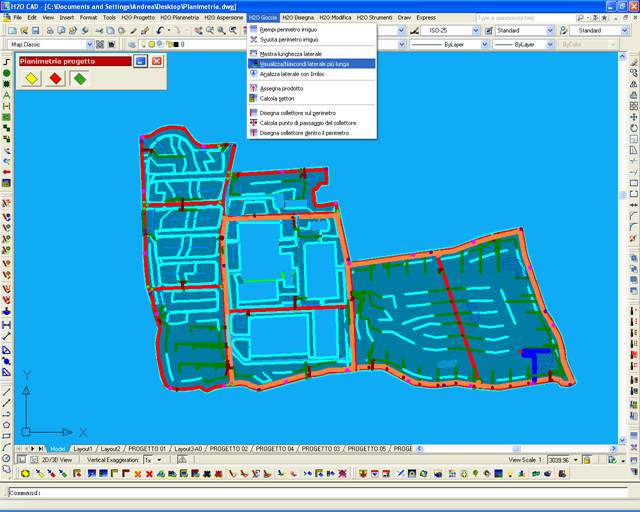

§         Riempimento dei perimetri irrigui (distanza filari e numero dei filari, calcolo della lunghezza totale delle linee gocciolanti e lunghezza della linea più lunga.

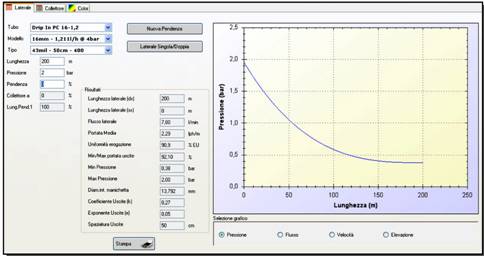

§        Calcolo delle perdite di carico, flusso e uniformità di distribuzione sulla laterale più lunga e sul collettore, evidenziazione della curva di caduta di carico.

§         Simulazione e cambio della alimentazione dalla laterale piu’ lunga ad altre linee per ottimizzare l’uniformità d’annaffiamento

§         Definizione di diversi(5) livelli di quota e verifica dell’uniformità dell’erogazione

§         Verifica del collettore (tubo di alimentazione laterale)

§         Calcolo e grafico della Caduta di pressione sul collettore

§         Graficizzazione a falsi colori nell’area irrigua

§         Scelta del prodotto più indicato da usare

§         Computo della quantita del tubo scelto

§         Suddivisione in settori omogenei (cioè di uguale portata)

§         Calcolo del tempo necessario per irrigare i singoli appezzamenti

§         Simulazioni con portate diverse

§         Disegno del percorso delle condotte che alimentano le laterali delle diverse zone ed assegnazione della tipologia di materiale e dimensionale alla condotte stesse

§         Disegno del percorso delle condotte principali che alimentano le condotte secondarie, ricerca del diametri più idoneo (perdite di carico) ed assegnazione della tipologia di materiale e dimensionale  della condotta



·                    A pioggia

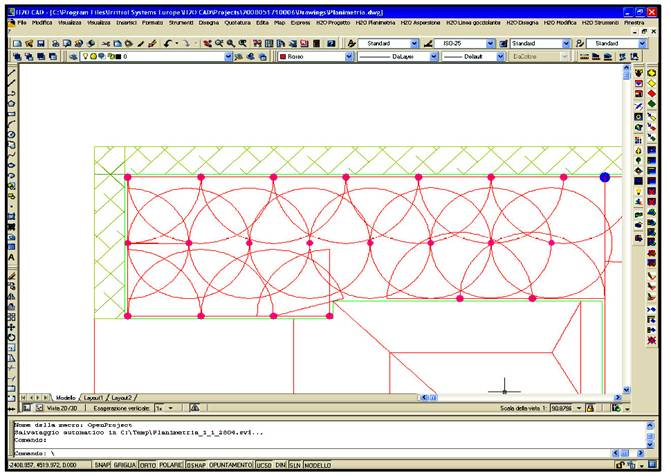

§         Scelta della strategia di posizionamento degli irrigatori (scenta irrigatore, ugello, pressione, coef di ridizione gittata..

§         Ricerca della sovrapposizione totale degli irrigatori

§         permette la suddivisione dei settori, attribuzione degli irrigatori creati,

§         permette la graficizzazione dei settori e delle caratteristiche di pressione/portata per ogni settori

§         permette lil disegno del percorso delle condotte che alimentano gli irrigatori delle diverse zone ed assegnazione della tipologia di materiale e dimensionale alla condotte stesse ricerca del diametri più idoneo (perdite di carico)

§         permette il disegno del percorso delle condotte principali che alimentano le condotte secondarie, ricerca del diametri più idoneo (perdite di carico) ed assegnazione della tipologia di materiale e dimensionale  della condotta

§






H2OCAD®:raccoglie al suo interno tutti i software di calcolo necessari per la progettazione di un qualsiasi sistema di irrigazione: perdite di carico localizzate, ETP secondo la formula FAO, dimensionamento cavi elettrici, dimensionamento pompe, dimensionamento settori irrigui, necessità idriche impianto, ecc.



CALCOLO EPT

CALCOLO PERDITE DI CARICO

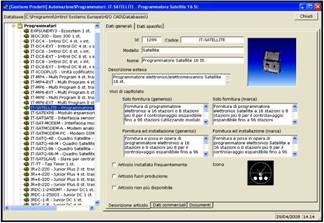

H2OCAD®: ha al suo interno un database con più di 1.500 prodotti (con tutte le caratteristiche tecniche, le voci di capitolato, diversi prezzi gestibili...), più di 15.000 varietà di “piante” (con coefficienti culturali, descrizioni...), centinaia di dati climatici

DATA BASE PRODOTTI

DATA BASE CLIMA





H2OCAD®:permette una drastica riduzione dei tempi di progettazione, l’80% di tempo in meno per i progetti agricoli, almeno il 50% per i progetti relativi al verde ornamentale.



H2OCAD®: ha al suo interno una metodologia di lavoro che guida il professionista in ogni fase del lavoro progettuale e di creazione del database del progetto.



Con H2OCAD® e facilitato l’inserimento dei dati del sopralluogo ed è possibile disegnare ed archiviare quanto necessario per il progetto:



Raccolta delle informazioni preprogettuali





L’innovazione di H2OCAD® è data da alcune delle sue caratteristiche chiave:





H2OCAD® utilizza l’ampio archivio di cui dispone, per automatizzare diverse operazioni come:

o             Riempimento con ali gocciolanti di un determinato perimetro irriguo (di qualsivoglia forma).

o             Scelta e l’assegnazione del modello desiderato.

o             Determinazione, in base alla portata disponibile, del numero dei settori irrigui necessari, che, nella pratica comune, richiedono molto tempo.

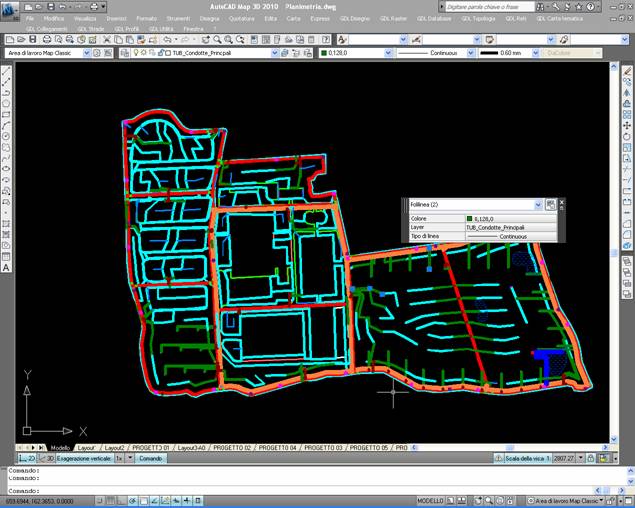

Tracciamento dei settori e delle condotte principali e secondarie:





Definizione delle aree irrigue







Posizionamento irrigatori



Riempimento ali gocciolanti

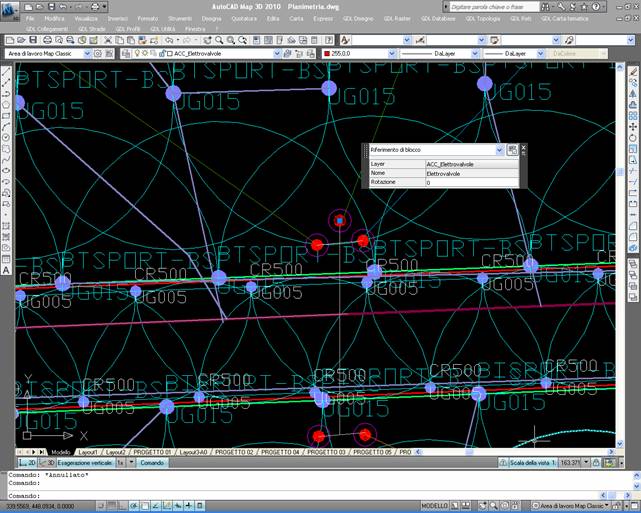

Posizionamento delle elettrovalvole

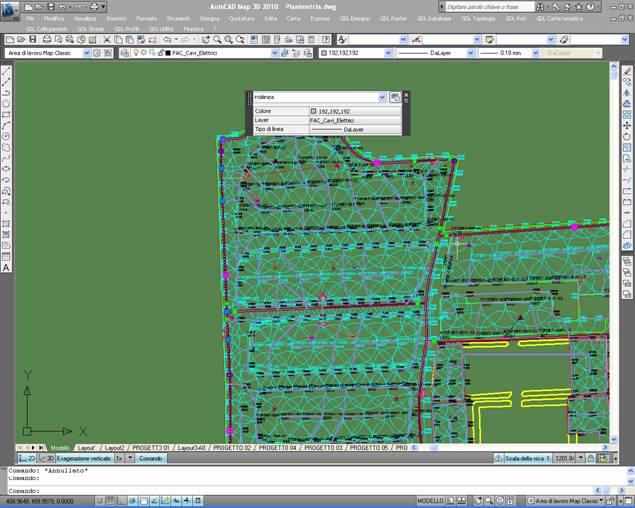

Posizionamento dei cavi elettrici





Simili operazioni sono possibili anche in ambito residenziale con svariate possibilità di posizionamento secondo la tipologia di irrigatori scelta o necessaria per la funzionalità dell’impianto.

·        H2OCAD® si interfaccia sia con Google Earth, per recuperare la georeferenziazione necessaria al calcolo dell'ETP, sia con il convertitore di unità di misura Uconeer.





H2OCAD® permette la gestione dei costi e dei prezzi:

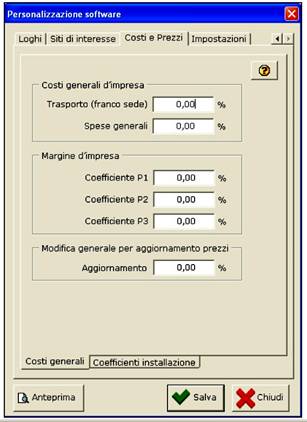

·        All’interno dell’area personalizzabile di H2OCAD®, è possibile gestire una serie di costi aggiuntivi al costo del prodotto comunicato dal fornitore (come quelli relativi al trasporto o alle spese generali della propria impresa).

·        Si possono definire su tale base di costo, fino a 3 coefficienti distinti di margine operativo che, nella sezione prezzi, daranno vita a 3 differenti prezzi (uno di questi, scelto per ogni progetto dall’utilizzatore, verrà utilizzato nel computo metrico).

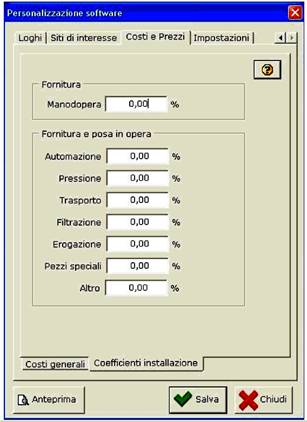

·        Per completare la flessibilità dello strumento gestionale, è stata inserita anche un’apposita sezione sulla manodopera che, debitamente compilata, potrà fornire un’ulteriore opportunità di differenziazione all’interno del preventivo (solo fornitura, fornitura e posa in opera, manodopera a corpo).









H2OCAD®: Report e stampe



H2OCAD®: ha la capacità di predisporre in automatico:

·    1)  Il report finale, che si compone di 5 categorie:

o       appalto,

o       cantiere,

o       preventivo,

o        ufficio e

o       progetto;

·        2) Il cartiglio finale, comprendente:

o       il logo della società di progettazione,

o       il nome del progetto,

o       il numero di ferimento,

o       la tipologia,

o       la scala di stampa, .....

·        3) La legenda contenente:

o        l’icona e

o        la descrizione dei simboli inseriti nel progetto.







H2OCAD®: Menu



H2OCAD®: guida il professionista passo passo lungo le operazioni di preparazione del progetto con menu personalizzati e semplici da intuire. Il manuale parte dall’impostazione del progetto e conduce l’utente alla stampa ed alla creazione degli elenchi prezzi delle diverese componenti del lavoro.









H2OCAD®: è stato disegnato per soddisfare totalmente le norme UNI - EN 12484-2 per la progettazione di sistemi di irrigazione.



H2OCAD®: rimanene intuitivo ed User friendly nell’uso e nella logica progettuale. Infatti, nonostante la completezza e la notevole quantità di informazioni inglobate, al suo interno, è estremamente intuitivo e facile da utilizzare.



In numeri di H2OCAD® 2.0



“Progettare vuol dire prendere decisioni importanti basandosi sulle informazioni disponibili”



Con l’innovativo H2OCAD® 2.0 il progettista irriguo ha la possibilità di accedere ai 240.000 dati presenti nei database.



La banca dati di H2OCAD® 2.0 contiene:



o       9.000 informazioni progettuali

o       79.000 informazioni sui prodotti irrigui

o       130.000 informazioni sulle colture

o       22.000 informazioni climatiche.





Il risultato?



Un impianto di irrigazione in grado di soddisfare appieno le specifiche esigenze irrigue delle colture, tenendo conto della peculiare collocazione climatica, pedologica e planimetrica.



Un impianto irriguo dimensionato in modo da poter affrontare fabbisogni irrigui estremi, che potrebbero verificarsi durante il periodo di vita utile dell’impianto.



Un impianto irriguo che soddisfa il committente per accuratezza progettuale e documentazione, calibrato sulle specifiche caratteristiche dell’utilizzatore e rispondente alla normativa UNI in materia.
