GDL InfoMap & MetaData Server
È lo strumento per predisporre portali di informazione geografica in rete Internet. Guida il professionista dell’Ente Pubblico ad utilizzare nel modo più produttivo e veloce il mondo del WEBGIS. Guida a rendere evidenti le tabelle topologiche con di interrogazioni guidate al database sul server.
GDL InfoMap & MetaData Server
- è l'applicazione Server side di Alpha Consult srl che guida alla realizzazione di Progetti Web GIS; partendo da dati di AutoCAD Map, ESRI, QGIS (Quantum GIS), MapInfo…
- è di ausilio alla creazione guidata di interrogazione alle topologie monotematiche (lineari e poligonali) ed a quelle create come sovrapposizione di overlay tematici;
- è dotata di interrogazioni predefinite per disegnare cartografie di rischio idrogeologico e delle celle della Carta del Paesaggio;
- è una guida per iniziare a lavorare con il Web GIS in modo strutturato;
- è uno strumento per simulare gli scenari di rischio in rete, condividendo le informazioni disponibili;
- i dati delle topologie di AutoCAD Map vengono visualizzati sul web in base ai colori imposti dall'utente nelle tabelle di Access, SQL Server…
- i colori delle aree a rischio sono guidati dai valori dei campi del database e possono essere modificati lato Client;
- permette di disegnare sul Client, inviare punti, linee e superfici al server, esportare gli oggetti disegnati georeferenziati sul PC Client: usato con GDL Full ricostruisce in locale quanto disegnato sul server internet.
Le funzioni principali
- sono guidate da menu/bottoni sequenziali nello svolgimento del Progetto GIS;
- risultano molto immediate;
- semplici da usare anche per i non esperti di WEB o di GIS;
- includono e guidano i comandi più comuni di Map Guide (rel. 6.63, Map Guide Open Source, Autodesk Infrastructure Map Server);
- permettono di creare e modificare le tabelle di Access dal web;
- esportano i dati del disegno nelle tabelle esterne (coordinate, lunghezze, aree, colori, etc.), per poterli modificare da Autocad e dal database;
- trovano gli oggetti del disegno in internet che hanno determinati valori nelle tabelle esterne o nelle tabelle collegate alle tabelle che descrivono i dati grafici del disegno on-line;
- viceversa trovano sul disegno in internet, portandoli al centro dello schermo, i dati selezionati nel database;
- usato con DWGInfo permette di scaricare dall’archivio in locale la metainformazione del dato presente nel disegno e, se autorizzato il file dei dati GIS.
GDL InfoMap & MetaData Server si propone di soddisfare le necessita' degli utenti di Web GIS nel creare e gestire dati topologici on line. E' rivolto ai tecnici, ai professionisti GIS, ad ingegneri ed architetti che devono preparare ed interrogare dati GIS e consultare cartografie monotematiche e di rischio.
GDL InfoMap & MetaData Server è studiato per l'ufficio tecnico tanto della Pubblica Amministrazione quanto per il settore privato, quando si debba interrogare cartografia o semplicemente consultare e preparare output colorati da dati in banca dati in rete.
GDL InfoMap & MetaData Server soddisfa le necessità degli utenti di AutoCADMap nel creare e gestire dati topologici on-line.
GDL InfoMap & MetaData Server è rivolto ai tecnici, professionisti che devono interrogare un GIS on-line e produrre cartografie monotematiche e di rischio.
GDL InfoMap & MetaData Server, dell'Alpha Consult S.r.l. di Roma e'
l'applicativo di Map Guide che usa le classi VBA ed i linguaggi di Internet per
guidare e semplificare la preparazione e la gestione dei portali di pubblica
informazione cartografica
GDL InfoMap & MetaData Server, aggiungendo le funzionalità proprie del mondo Web GIS., permette di compiere analisi spazioli on-line, in automatico, operando sulla sovrapposizione di overlay tematici con la seguente metodologia:
- standardizza i tematismi ed i relativi codici dei poligoni in banca dati.
- guida alla scelta del tematismo progettuale.
- permette di scegliere dalla tabella dei tematismi il tema da disegnare.
- guida a disegnare sul piano giusto con colore preassegnato il bordo del poligono del tema scelto (per segnalare eventi on-line).
- guida a selezionare i valori dei centroidi codificati in banca dati ;
- modifica i valori dei centroidi della topologia on-line.
- esporta in tabelle di database il predetto valore che caratterizza il testo del poligono disegnato on-line, con l'area relativa e l'ID assegnato in automatico da Map Guide, rendendo disponibili in Access le informazioni delle topologie disegnate dal Client.
In tal modo un disegnatore diviene un esperto di WEB GIS eseguendo le interrogazioni guidate in banca dati; potrà quindi espletare pratiche amministrative on-line sui dati del server cartografico: Vincolo Idrogeologico, taglio dei boschi, concessioni, verifica vincoli,…
GDL InfoMap & MetaData Server è uno strumento indispensabile per l'ufficio
tecnico che intenda affrontare problemi Web GIS e stampare cartografie
tematiche monotematiche o di rischio connesso a valori definiti per ogni areola
in banca dati: aree di esondazione, aree a rischio geomorfologico, zonizzazioni
di piano, piani del rumore, cartografia di rischio ambientale, cartografie del
vento.
MODULI InfoMap & MetaData Server
1) MODULO BASE
| COMANDO | DESCRIZIONE | |
 |
Copia in memoria | Copia nella memoria temporanea del PC |
 |
Imposta pagina | Imposta pagina per la stampa |
 |
Stampa | Stampa la mappa visualizzata |
 |
Preferenze | Permette di cambiare le impostazioni di visualizzazione della mappa |
 |
Modalità selezione | Permette di selezionare un o più oggetti sulla mappa |
 |
Aggiorna la mappa | Aggiorna i later della mappa non modificando la posizione e la scala di visualizzazione |
 |
Ricarica la mappa | Ricarica la mappa ritornando alla situazione iniziale |
 |
Interrompi | Interrompe il caricamento dei layer |
 |
Modalità panoramica | Modalità panoramica |
 |
Zoom + | Zoom In - Avvicina |
 |
Zoom - | Zoom Out - Allontana |
 |
Zoom precedente | Riporta alla vista precedente |
 |
Zoom larghezza | Zoom larghezza |
 |
Zoom scala | Permette di imporre una scala di visualizzazione |
 |
Zoom selezionati | Zoom automatico ad una scala che permette di contenere tutti gli oggetti selezionati |
 |
Zoom totale | Zoom iniziale della mappa |
 |
Aiuto | Descrizione dei comandi/pulsanti |
2) MODULO SDF to DB
| COMANDO | DESCRIZIONE | |
 |
Mostra informazioni sugli oggetti selezionati | Mostra informazioni sugli oggetti selezionati su un elenco tabellare |
 |
Seleziona oggetti | Seleziona oggetti per elaborazioni SDF to DB |
 |
Selezione & Zoom | Selezione & Zoom |
 |
Seleziona per raggio | Seleziona gli oggetti lambiti da un cerchio virtuale con raggio determinato dall'utente |
 |
Seleziona per poligono | Seleziona gli oggetti tramite un poligono definito dall'utente |
 |
Seleziona all'interno | Seleziona tutti gli oggetti contenuti in un tematismo selezionato |
 |
Elimina selezione | Deseleziona tutti gli oggetti |
 |
Impostazioni Buffer | Permette di settare le impostazioni per la creazione di un Buffer |
 |
Buffer | Crea un Buffer intorno all'oggetto selezionato |
 |
Distanza | Calcola la distanza tra due o più punti in base al sistema di misura impostato nelle preferenze |
 |
Calcola lunghezza | Selezionando un oggetto lineare ne determina la lunghezza |
 |
Calcola area | Selezionando un oggetto areale ne determina la superficie |
 |
Esporta in Excel | Esporta gli oggetti selezionati in un foglio excel |
3) MODULO RETI
| COMANDO | DESCRIZIONE | |
 |

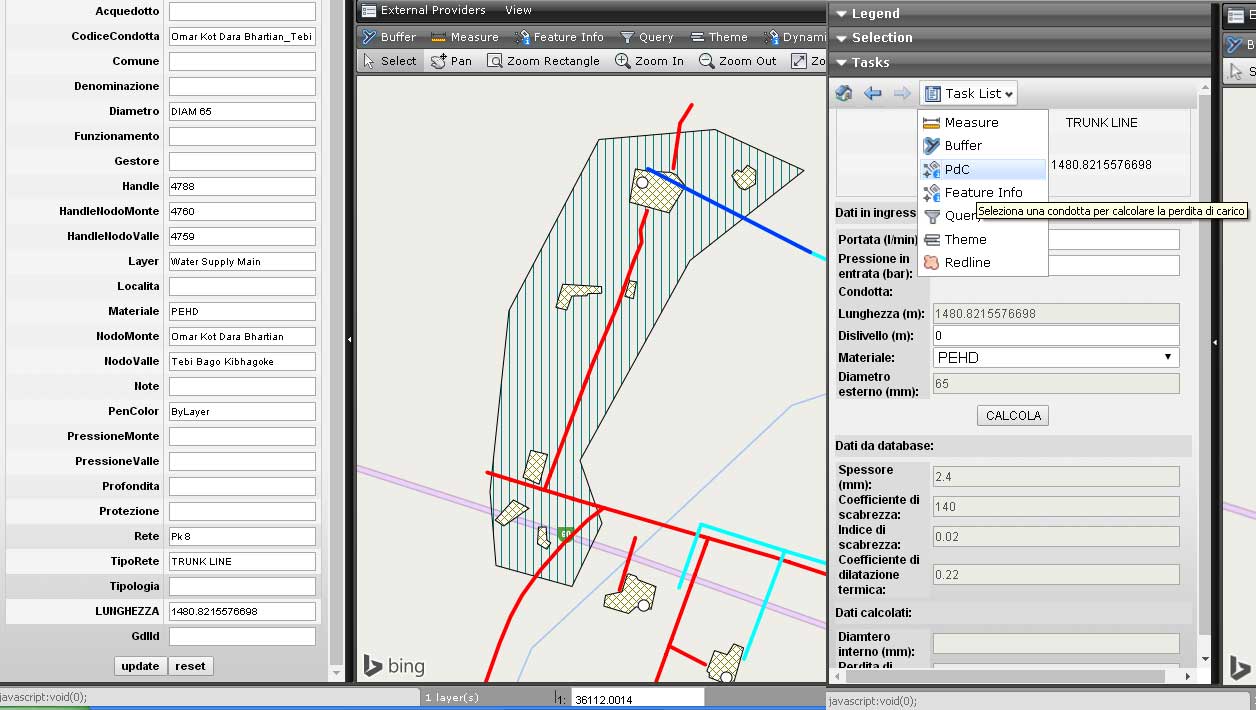

Apri/Chiudi nodo | Permette di aprire o chiudere virtualmente un nodo della rete bloccando quindi il flusso |
 |
Visualizza flusso uscente | Visualizza tutti i flussi virtuali che escono dal nodo selezionato |
 |
Visualizza flusso entrante | Visualizza tutti i flussi virtuali che arrivano al nodo selezionato |
 |
Nascondi flusso | Ripulisce tutta la rete da eventuali flussi virtuali rappresentati |
4) MODULO SCRITTURA
| COMANDO | DESCRIZIONE | |
 |
Inserisci punto | Permette di scrivere un punto sulla mappa visibile a tutti gli utenti con una breve descrizione |
 |
Disegna polilinea | Permette di disegnare una polilinea sulla mappa visibile a tutti gli utenti con una breve descrizione |
 |
Disegna poligono | Permette di disegnare un poligono sulla mappa visibile a tutti gli utenti con una breve descrizione |
 |
Sposta punto selezionato | Sposta il punto selezionato cambiandone ubicazione sulla mappa |
 |
Elimina punti selezionati | Cancella dalla mappa i punti selezionati |
 |
Elimina polilinee selezionate | Cancella dalla mappa le polilinee selezionate |
 |
Elimina poligoni selezionati | Cancella dalla mappa i poligoni selezionati |
 |
Carica DWG | Permette di caricare Disegni semplici di Autocad purchè siano georeferenziati |
 |
Scarica PlugIn | Aggiorna ActiveX di MapGuide |
5) MODULO AD HOC
ALPHA CONSULT sviluppa inoltre dei Moduli Personalizzati che interagiscono con la cartografia migliorando la lettura e la fruizione dei tematismi rappresentati, tali Moduli sono studiati e costruiti secondo le specifiche richieste dal richiedente.
Alcuni esempi sono visibili sulla sezione "Mappe" di questo sito.
Il campo di azione è vario e in continua implementazione:
Visura catastale
CDU - Certificato di Destinazione Urbanistica
DOCET
Catasto strade
Trova strada
Censimento arboreo
Fototeca interattiva
