IL MODULO GDL/STRADE HA LE SEGUENTI FUNZIONI BASE: |

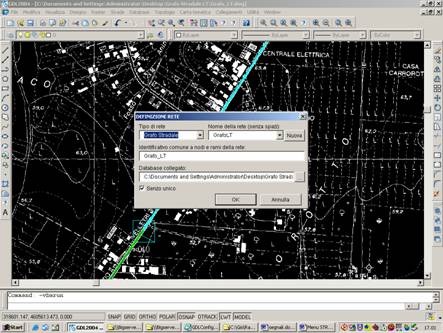

Definizione grafo: definisce l’ambiente di lavoro per il tracciamento del grafo stradale, settando: |
- definisce l’ambiente di lavoro per il tracciamento del grafo stradale, settando:
- il tipo di rete,
- il nome del grafo stradale,
- l’identificativo univoco del grafo stradale comune ad archi e nodi;
- il database.
|
 |
| |
| Scelta grafo stradale: riprende il grafo stradale precedentemente definito ed apre il disegno e lo collega al database. |
| |
| Crea grafo: crea il grafo stradale definendo il nodo di inzio, il nodo di fine dell’arco e disegna il tratto di arco stradale |
| |
 |
| |
| Disegna Grafo Stradale: traccia il grafo stradale, disegnando solo gli archi |
| |
| Modifica Grafo Stradale: modifica il grafo stradale |
| |
| Spezza Grafo Stradale: spezza il grafo stradale, selezionado un punto lungo del’arco stradale |
| |
| Inverti Grafo Stradale: inverte il verso di percorrenza del grafo stradale |
| |
| Calcola lunghezza Arco Stradale: visualizza la lunghezza di un arco stradale selezionato |
| |

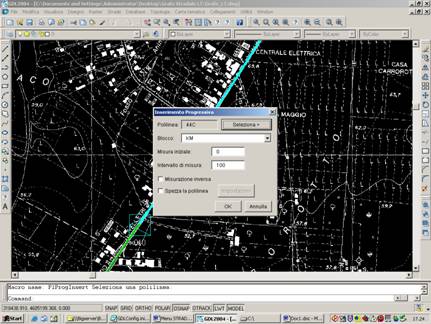

| Inserisci progressiva: inserisce la progressiva di un arco stradale: è possibile di personalizzare il blocco da inserire, permette di impostare la chilometrica iniziale ed l’intervallo di misura |
|
 |
| |
| Libreria di simboli stradali: inserisce simboli stradale (per es. cartelli stradali, concessioni, ponti ecc.) |
| |
| Disegna profilo: disegna il profilo di un arco stradale |
| |
| Converti 3D a Polyline: converte archi stradali 3D in archi 2D |
| |
| Crea superficie 3dimensionale: crea un superficie 3dimensionale da una semina di punti quotati |
| |
| Visualizza dati oggetti: visualizza le proprietà del grafo stradale ed le esporta in un database |
| |
| Crea topologia stradale: crea la topologia del grafo stradale |
| |
| Sovrapposizione guidata: guida alla creazione di una sovrapposizione tra la topologia del grafo stradale ed un’altra |
| |
| Esporta topologia in mdb: esporta le topologie in un database |
| |
| Carica dati da &file Access: importa, nel grafo stradale, i dati da un database esterno |
| |
FUNZIONI SPECIALISTICHE PER COSTRUIRE IL PROFILO STRADALE |
- Costruire le superfici nello spazio (3D FACE) da una semina di punti
|
- Produrre il file .xls partendo dalle curve di livello vettoriali
|
- Costruire il disegno del profilo della linea 3D
|
- Costruire il disegno del profilo partendo dal file xls
|
- Creare l’intersezione della linea 3D partendo dalla semina dei punti del DEM o da un rilievo di campo
|
| |

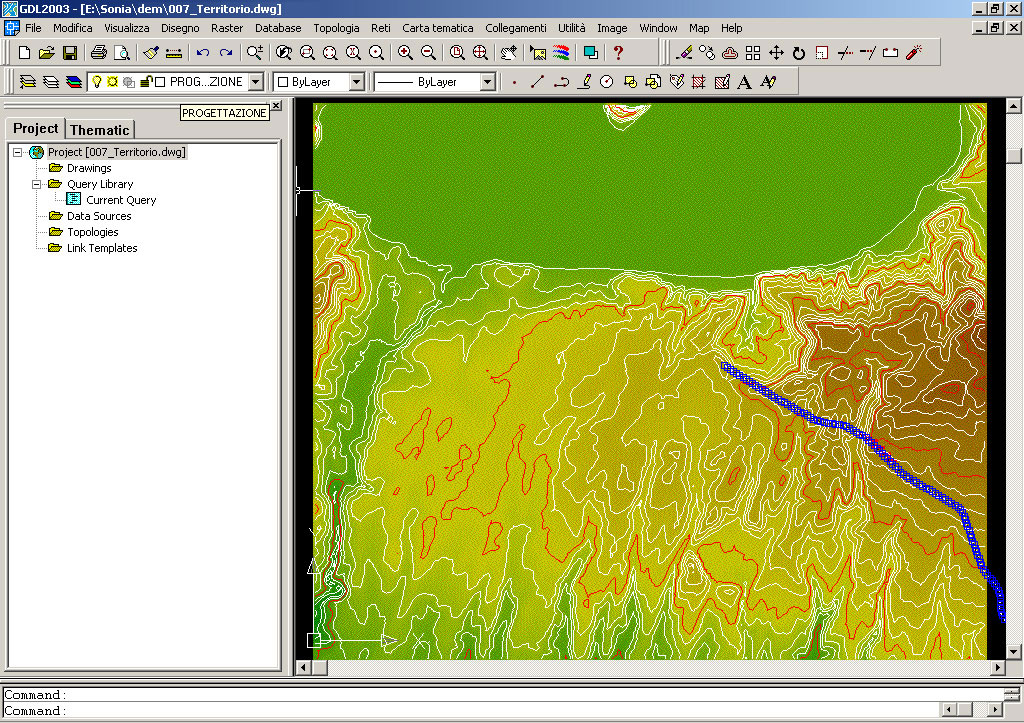

INPUT PER LA CREAZIONE DI UN PROFILO STRADALE |

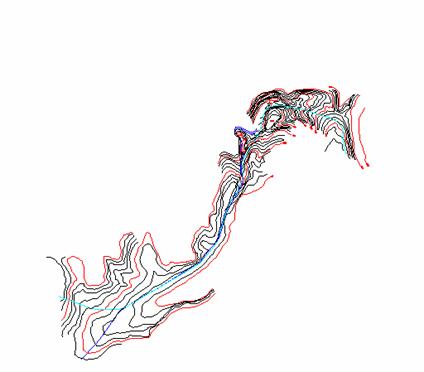

| A – Partendo dalle curve di livello desunte da una base raster |
- Lucidando le curve di livello e poi intersecando con l’asse strada
|
- Disegnando direttamente la 3D poliline con i vertici sulle curve di livello
|
| Risultato una 3d poli |
| |
| B – Partendo da una semina di punti |
- Estrapolando l’altezza z, dalla semina di punti
|
- Utilizzando le funzioni che fanno passare dalla 2d poli alla 3d poli
|
| Risultato una 3d poli |
|
| |
OUTPUT PER LA CREAZIONE DI UN PROFILO STRADALE |
| Disegna il profilo partendo dai dati xls |
| Disegna il profilo dalla linea 3D |
| Risultato il profilo della proiezione dell’asse strada sul terreno |
| Vestizione del file di stampa parametrizzando il profilo tipo |
 |
| |
| |
| |
| |
