4.1 Pagina Html

   L’ultima parte del progetto ha previsto la pubblicazione del dato in Internet. Ciò è stato realizzato con i softaware Global scape CuteFTP Pro 3.3 e Macromedia Dreamweaver 8. Con il primo sono stati trasferiti i dati sul server cartografico in rete Internet mentre con Dreamweaver 8 è stata creata la pagina Html

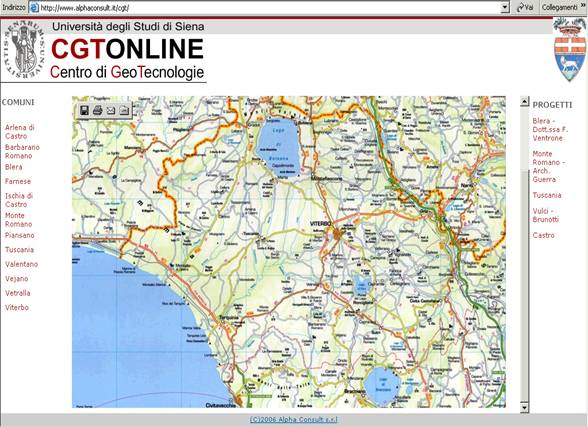

Fig. 41 Home page del sito www.alphaconsult.it/cgt

   Sul lato destro sono stati elencati i vari comuni della provincia di Viterbo attraversati dall’antica via Clodia, a sinistra i vari progetti finora realizzati. Sia i comuni che i progetti andranno collegati con la mappa posta al centro della pagina.
   Per trasferire i dati relativi all’area archeologica di Blera da Autocad 3D Map in Internet si utilizza dalla toolbar utilità il camando Export to Autodesk MapGuide. Naturalmente prima di questo procedimento, bisogna controllare che gli elementi puntuali, lineari e poligonali siano nel sistema di riferimento UTM 33 (si rimanda al cap. 3). A questo punto, con il modulo MapGuide Author, per la visualizzazione in legenda degli elementi puntuali, lineari e poligonali si andranno a creare dei nuovi layer. Per il procedimento si rimanda alle figure in sequenza

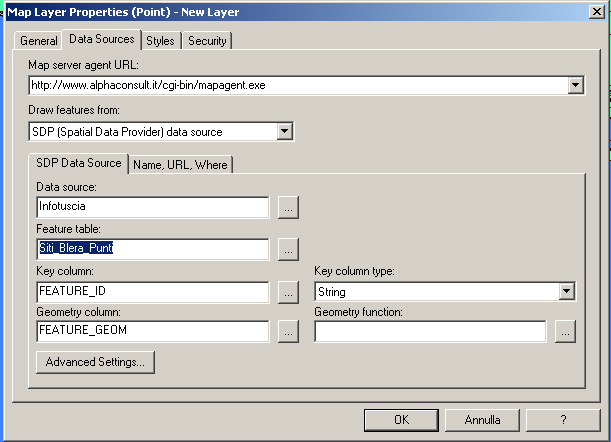

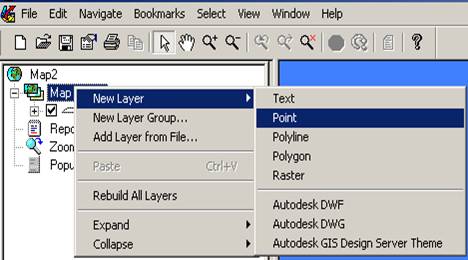

Fig.42 Creazione di un nuovo layer puntuale

Fig. 43 Passaggio successivo per la creazione di un nuovo layer puntuale

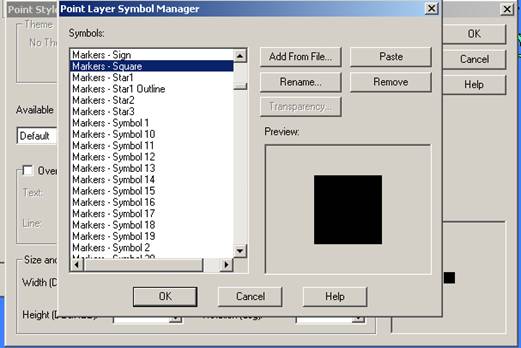

Fig 44 Definizione dello stile di visualizzazione dei punti

   Il procedimento esplicato nelle tre figure precedenti deve essere fatto anche per linee e poligoni

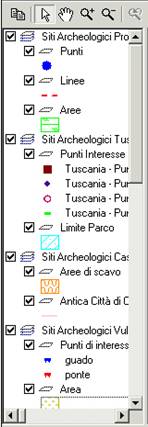

Fig.45 Legenda in Internet

   A questo punto dopo il salvataggio della legenda della mappa si passa in Internet; prima vanno creati gli Sdf dalla toolbar utilità .Per ora si procede con gli elementi areali.

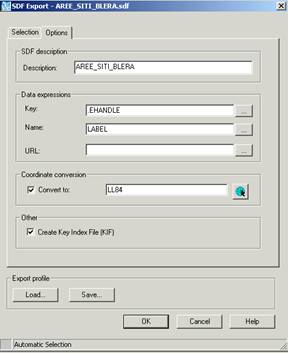

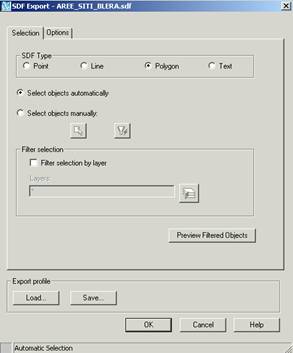

Fig, 46 Creazione del file Sdf poligonale

   Nella pagina Html, cliccando sul progetto di Blera si accede all’elenco dei rinvenimenti archeologici.

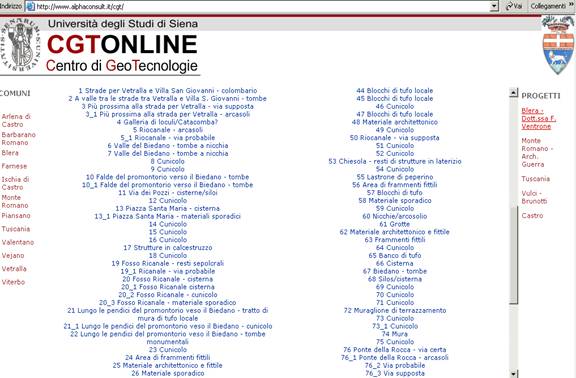

Fig. 47 Elenco dei rinvenimenti archeologici a Blera

   Il collegamento tra i siti e la mappa è stato fatto per ogni singolo rinvenimento attraverso il softaware Macromedia Dreamweaver 8 in congiunzione con MapGuide; i primi elementi ed essere collegati sono quelli areali. Per ogni oggetto (in MapGuide) sono state prese le coordinate in latitudine e longitudine, la scala di visualizzazione e il rispettivo handle riportando il tutto nella pagina Html. Con le coordinate si definisce la posizione del rinvenimento archeologico, con la scala lo zoom di visualizzazione e con l’handle la selezione dell’oggetto di interesse. Bisogna ricordare che ogni volta che in Autocad 3D Map viene disegnato un oggetto, automaticamente, viene creato un handle; esso è di particolare importanza poichè è l’identificativo dell’oggetto stesso.
   Dalla home page, cliccando sui rinvenimenti archeologici, per ogni singola entità è possibile accedere alla scheda descrittiva

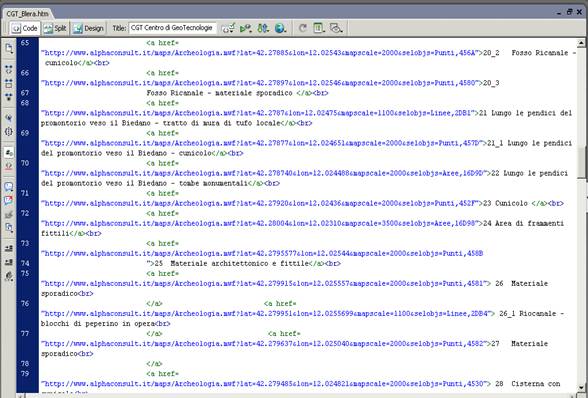

Fig. 48 Elenco dei rinvenimenti nella pagina Html con coordinate, scala ed handle

Con il tasto preview posto in alto, nella toolbar, si accede all’elenco e da qui, cliccando su un rinvenimento viene visualizzata la rispettiva scheda descrittiva. Va sottolineato che la scheda trova la sua origine in ambiente Gdl Info Map & Metadata server.

.

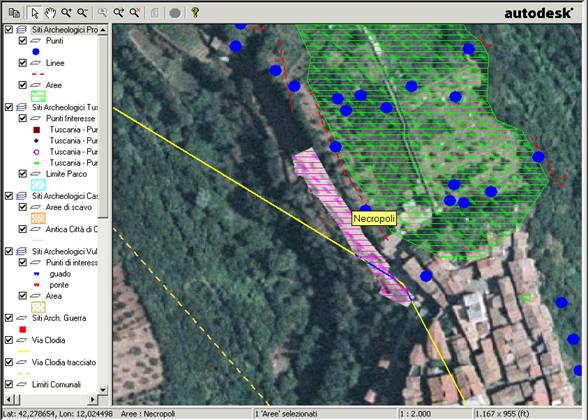

Fig. 49 Visualizzazione di un’evidenza archeologica di tipo poligonale

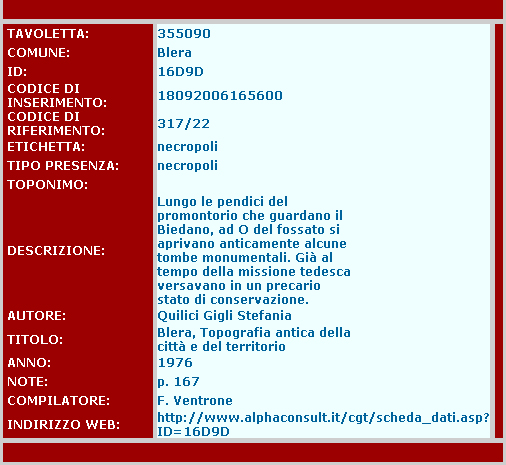

Fig. 50 Scheda descrittiva di una entità poligonale

   Dopo aver realizzato il collegamento tra l’elenco e gli elementi areali presenti nella mappa, anche per le linee si va a creare l’Sdf. Bisogna però ricordare che quando è stata effettuata la sovrapposizione tra la carta tecnica e quella archeologica, tramite il comando , si sono apportate delle modifiche a quelle linee che avevano una ubicazione diversa da quelle riportate nella carta archeologica del 1976. Proprio per questo le linee ‘spostate’ risultano avere un nuovo handle. Dopo l’importazione del file delle polilinee in ambiente Autocad 3D Map, cliccando sulla linea spostata e dalla tastiera del computer, tramite il comando list, è possibile visualizzare il nuovo handle così come riportato nelle figure successive

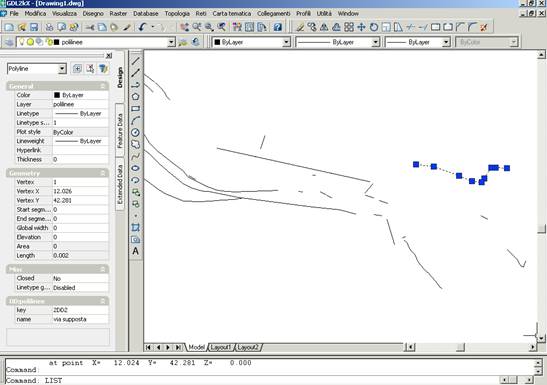

Fig. 51 Selezione di una linea e comando list

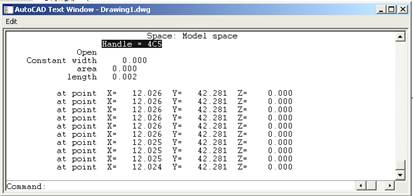

Fig. 52 Valore di handle riferito alla linea selezionata nella figura precedente

Manualmente, nel database, tale handle è andato a correggere quello esistente. A questo punto si procede con la creazione dell’Sdf (utilità, map, tools, import from Autodesk to Map Guide) e, tramite il campo key, si fa una query tra il file delle linee modificate e quello precedente alle modifiche. In quest’ultimo file si andranno ad aggiungere i seguenti campi: key, label, tipo_presenza, toponimo, descrizione, autore, titolo, anno, note, nome_inserimento.
   Il passo successivo sarà il trasferimento dell’Sdf in Internet tramite il softaware Global scape CuteFTP Pro 3.3. Da qui il collegamento tra l’elenco dei siti e le rispettive entità lineari (tramite identificazione delle coordinate, scala e inserimento dell’handle).

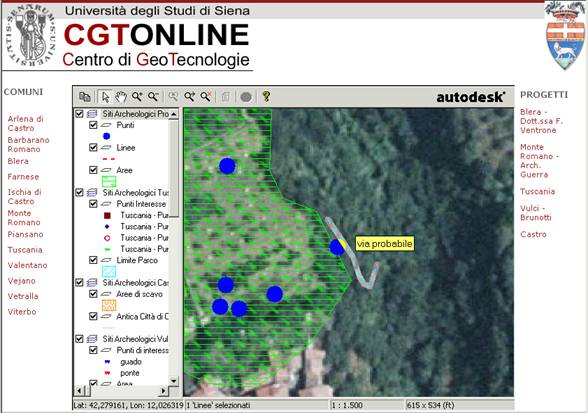

Fig. 53 Selezione di un elemento lineare

Fig. 54 Scheda descittiva di un elemento lineare

   Si passa agli elementi puntuali. Per questi non necessita la creazione dell’Sdf, poichè per i punti, a differenza di linee e poligoni esiste già un file grafico. Così si procede ad importare il database da Access

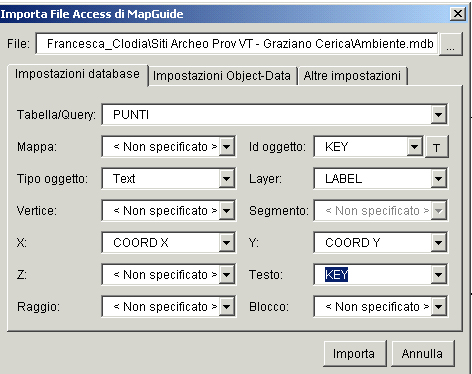

Fig. 55 Importazione del fille dei punti dal database

   Anche per gli elementi puntuali sono state apportate delle correzioni; si procede come esplicitato alle pagine 40,41. Dopo l’Sdf, tramite il campo key, si fa una query tra il file dei punti modificati e quelli precedenti alle modifiche
   Si procede perciò al collegamento tra i siti elencati e i rispettivi elementi puntuali

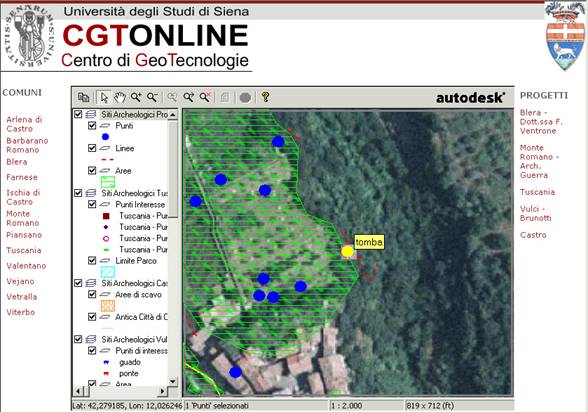

Fig. 56 Selezione di un elemento puntuale

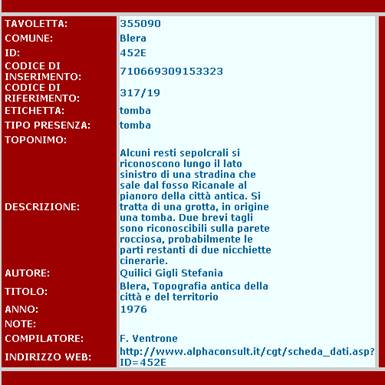

Fig. 57 Scheda descrittiva dell’elemento puntuale

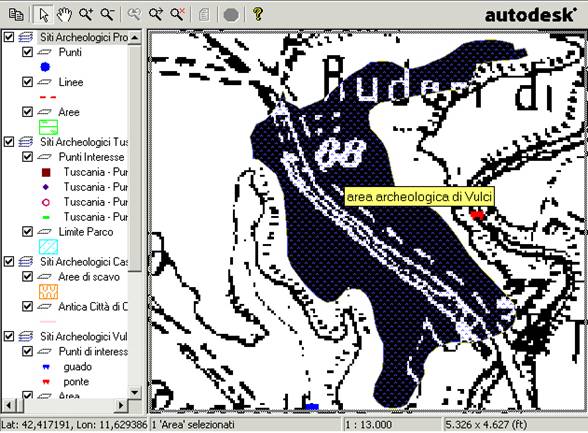

Fig. 58 Progetto dell’area archeologica di Vulci
