GDL 2kX
Guida il professionista ad utilizzare nel modo più produttivo e veloce sia le capacità topologiche che di interrogazione al database Autodesk Map 3D (anche versione per il software di ingegneria civile Infrastructure Design Suite)

GDL 2kX FULL

• è l'applicazione di Autodesk Map 3D che guida alla realizzazione di Progetti GIS;
• è di ausilio alla creazione guidata di topologie e di sovrapposizione di overlay tematici;
• è dotata di interrogazioni predefinite per disegnare cartografie di rischio idrogeologico;
• è una guida per iniziare a lavorare con il GIS in modo strutturato;
• è uno strumento per simulare gli scenari di rischio;
• i dati delle topologie di Autodesk Map 3D vengono visualizzati sul disegno in base ai colori imposti dall'utente nella tabella di Access
• i colori delle aree a rischio sono guidati dai valori dei campi del database;
• esporta le tabelle interne al .dwg delle topologie di Autodesk Map 3D in tabelle di Microsoft Access per ulteriori studi di modellistica sui dati o di statistica, i cui risultati possono ritornare come dati/testi o tratteggi colorati sul disegno.

Le funzioni principali

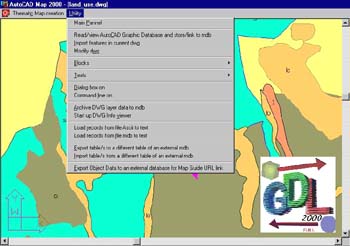

• sono guidate da menu/bottoni sequenziali nello svolgimento del Progetto GIS;
• risultano molto immediate;
• semplici da usare anche per i non esperti di CAD o GIS;
• includono e guidano i comandi più comuni di Autodesk Map 3D;
• permettono di creare e modificare le tabelle di Access dal disegno;
• esportano i dati del disegno nelle tabelle esterne (coordinate, lunghezze, aree, colori, etc.), per poterli modificare dal database;
• trovano gli oggetti del disegno che hanno determinati valori nelle tabelle esterne o nelle tabelle collegate alle tabelle che descrivono i dati grafici del disegno;
• viceversa trovano sul disegno, portandoli al centro dello schermo, i dati selezionati nel database;
• usato con DWGInfo permette di registrare in archivio la qualità del dato e del relativo metadato dell'oggetto presente nel disegno.

GDL 2kX
è studiato per l'ufficio tecnico tanto della Pubblica Amministrazione quanto per lo studio privato, che devono produrre cartografia o semplicemente consultare e preparare output colorati da dati in banca dati.

GDL 2kX
è rivolto ai tecnici, professionisti che devono preparare ed interrogare un GIS e produrre cartografie monotematiche e di rischio.

GDL 2kX
GDL2kX - Graphic Data Link per Autodesk Map 3D, dell'Alpha Consult S.r.l. di Roma e' l'applicativo di Autodesk Map 3D che usa le classi VBA di Autodesk per guidare e semplificare la preparazione e la gestione della topologia di Autodesk Map 3D. Rende Autodesk Map 3D facile e di uso immediato, aggiungendo le funzionalità proprie del mondo GIS. Memorizza il valore attribuito al centroide da Map, lo esporta in tabelle di Access e lo collega al codice utilizzato dall'utente nel disegno. In tal modo porta automaticamente il testo disegnato all'interno del poligono al valore del campo chiave di quel tema nel database. Cosi' facendo si usano le classi di oggetti topologici intelligenti di Map con un link visibile dall'utente. Cancella con un sol comando le topologie e le relative tabelle. Cancella i layer con gli oggetti dentro. Aggiunge al centroide le descrizioni di campi del database: area, popolazione, indici…Usa Autodesk Map 3D come disegnatore di topologie gestite dal database.

GDL 2kX

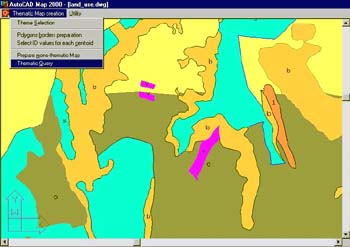

Permette di produrre in automatico la sovrapposizione di overlay tematici e la produzione delle cartografie di rischio con la seguente metodologia:

1. standardizza i tematismi ed i relativi codici dei poligoni in banca dati.
2. guida alla scelta del tematismo progettuale.
3. permette di scegliere dalla tabella dei tematismi il tema da disegnare.
4. guida a disegnare sul piano giusto con colore preassegnato il bordo del poligono del tema scelto.
5. guida a selezionare i valori dei centroidi codificati in banca dati ;
6. crea la topologia.
7. esporta in tabelle di database il predetto valore che caratterizza il testo del poligono, con l'area relativa e l'ID assegnato in automatico da map, rendendo disponibili in Access le informazioni delle topologie di map.
8. a richiesta, porta sui piani (con il nome del centroide ed il prefisso del tema), i poligoni chiusi delle topologie per permettere l'export in altri formati per utenti Map Guide, MapInfo, Esri o per gli utenti Autodesk che devono fare i tratteggi su alcune aree.
9. crea in automatico la carta colorata monotematica, (carta geologica, o carta delle pendenze, o della popolazione…)
10. permette di sovrapporre più topologie senza il limite di due di Map, in automatico, mantenendo traccia in database dei poligoni che hanno generato l'overlay finale.
11. produce in tal modo le UTE, Unita Territoriali Elementari, (usate ad esempio in Regione Lazio per la creazione della cartografia di rischio di dissesto idrogeologico con il metodo degli indici pesati su piu' temi).
12. Trascrive sul disegno un identificativo, a scelta dell'utente, che caratterizza il poligono dell'UTE relativa.

In tal modo un disegnatore diviene un esperto del GIS eseguendo le interrogazioni guidate in banca dati; potra' quindi stampare le zonizzazioni di piano o le fasce di esondazione o le zone a rischio come tradizionalmente ha sempre fatto a mano, con l'aiuto del data base che impone i tratteggi codificati, i colori etc.
